Penerangan

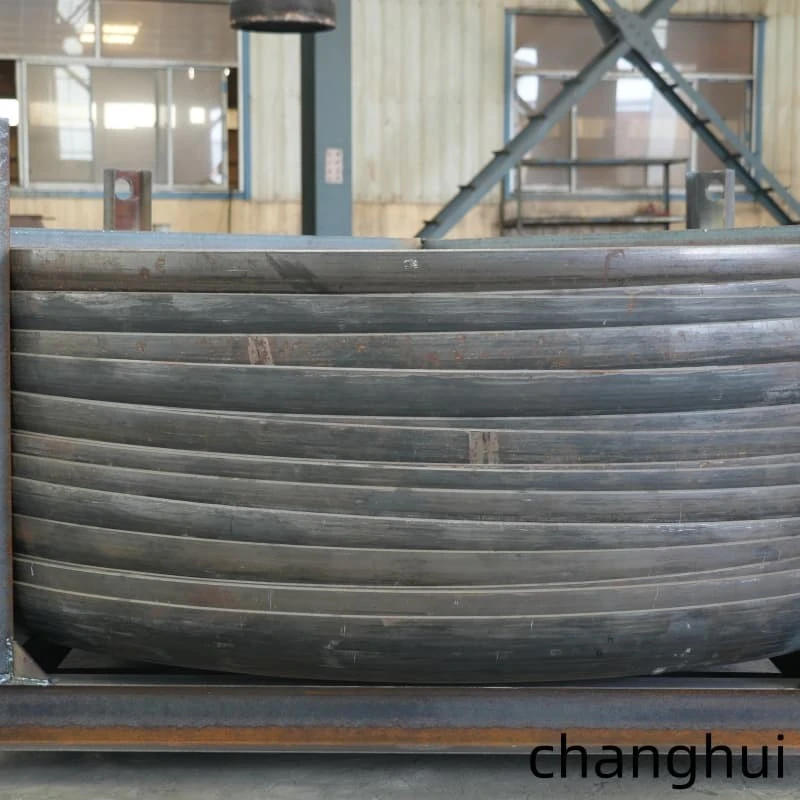

Mahkota mengikut lengkung elips licin dan mencapai bebibir lurus tanpa patah tajam, meninggalkan tepi yang boleh digunakan untuk sambungan lilitan. kepala piring berbentuk elips boleh dibuat daripada keluli karbon, keluli tahan karat, SA516 Gr70 atau SA516 Gr60. Bergantung pada keadaan plat, diameter dan ketebalan, kami menggunakan tekanan hidraulik atau putaran sejuk dan panas. Talian akhbar termasuk peralatan 315T, 500T, 1000T, dan 1200T. Selepas terbentuk, rim dipangkas dan bebibir diperbetulkan untuk muat-cangkang. Serong, bukaan, tanda orientasi, penjerukan, pempasifan, penggilapan atau penyediaan salutan boleh diselesaikan sebelum penghantaran.
Aplikasi Utama
Peluru reaktor dan pemisah di mana hujung kapal mesti kekal dalam panjang keseluruhan yang ditetapkan.
Penukar haba, dandang, penerima udara dan tangki proses yang menggunakan penutup hujung yang dikimpal.
Bekas penyimpanan mendatar dan menegak di mana kepala piring berbentuk elips mempengaruhi isipadu dalaman dan kelegaan muncung.
Kerja penggantian untuk cengkerang sedia ada dengan diameter tetap, ketinggian bebibir atau kedudukan sambungan.
Parameter Produk
|
Tidak. |
Diameter Nominal DN/mm |
Jumlah Kedalaman H/mm |
Luas Permukaan Dalaman A/m² |
Kapasiti V/m³ |
Tidak. |
Diameter Nominal DN/mm |
Jumlah Kedalaman H/mm |
Luas Permukaan Dalaman A/m² |
Kapasiti V/m³ |
|
1 |
300 |
100 |
0.1211 |
0.0053 |
34 |
2900 |
765 |
9.4807 |
3.4567 |
|
2 |
350 |
113 |
0.1603 |
0.0080 |
35 |
3000 |
790 |
10.1329 |
3.8170 |
|
3 |
400 |
125 |
0.2049 |
0.0115 |
36 |
3100 |
815 |
10.8067 |
4.2015 |
|
4 |
450 |
138 |
0.2548 |
0.0159 |
37 |
3200 |
840 |
11.5021 |
4.6110 |
|
5 |
500 |
150 |
0.3103 |
0.0213 |
38 |
3300 |
865 |
12.2193 |
5.0463 |
|
6 |
550 |
163 |
0.3711 |
0.0277 |
39 |
3400 |
890 |
12.9581 |
5.5080 |
|
7 |
600 |
175 |
0.4374 |
0.0353 |
40 |
3500 |
915 |
13.7186 |
5.9972 |
|
8 |
650 |
188 |
0.5090 |
0.0442 |
41 |
3600 |
940 |
14.5008 |
6.5144 |
|
9 |
700 |
200 |
0.5861 |
0.0545 |
42 |
3700 |
965 |
15.3047 |
7.0605 |
|
10 |
750 |
213 |
0.6686 |
0.0663 |
43 |
3800 |
990 |
16.1303 |
7.6364 |
|
11 |
800 |
225 |
0.7566 |
0.0796 |
44 |
3900 |
1015 |
16.9775 |
8.2427 |
|
12 |
850 |
238 |
0.8499 |
0.0946 |
45 |
4000 |
1040 |
17.8464 |
8.8802 |
|
13 |
900 |
250 |
0.9487 |
0.1113 |
46 |
4100 |
1065 |
18.7370 |
9.5498 |
|
14 |
950 |
263 |
1.0529 |
0.1300 |
47 |
4200 |
1090 |
19.6493 |
10.2523 |
|
15 |
1000 |
275 |
1.1625 |
0.1505 |
48 |
4300 |
1115 |
20.5832 |
10.9883 |
|
16 |
1100 |
300 |
1.3980 |
0.1980 |
49 |
4400 |
1140 |
21.5389 |
11.7588 |
|
17 |
1200 |
325 |
1.6552 |
0.2545 |
50 |
4500 |
1165 |
22.5162 |
12.5644 |
|
18 |
1300 |
350 |
1.9340 |
0.3208 |
51 |
4600 |
1190 |
23.5152 |
13.4060 |
|
19 |
1400 |
375 |
2.2346 |
0.3977 |
52 |
4700 |
1215 |
24.5359 |
14.2844 |
|
20 |
1500 |
400 |
2.5568 |
0.4860 |
53 |
4800 |
1240 |
25.5782 |
15.2003 |
|
21 |
1600 |
425 |
2.9007 |
0.5864 |
54 |
4900 |
1265 |
26.6422 |
16.1545 |
|
22 |
1700 |
450 |
3.2662 |
0.6999 |
55 |
5000 |
1290 |
27.7280 |
17.1479 |
|
23 |
1800 |
475 |
3.6535 |
0.8270 |
56 |
5100 |
1315 |
28.8353 |
18.1811 |
|
24 |
1900 |
500 |
4.0624 |
0.9687 |
57 |
5200 |
1340 |
29.9644 |
19.2550 |
|
25 |
2000 |
525 |
4.4930 |
1.1257 |
58 |
5300 |
1365 |
31.1152 |
20.3704 |
|
26 |
2100 |
565 |
5.0443 |
1.3508 |
59 |
5400 |
1390 |
32.2876 |
21.5281 |
|
27 |
2200 |
590 |
5.5229 |
1.5459 |
60 |
5500 |
1415 |
33.4817 |
22.7288 |
|
28 |
2300 |
615 |
6.0233 |
1.7588 |
61 |
5600 |
1440 |
34.6975 |
23.9733 |
|
29 |
2400 |
640 |
6.5453 |
1.9905 |
62 |
5700 |
1465 |
35.9350 |
25.2624 |
|
30 |
2500 |
665 |
7.0891 |
2.2417 |
63 |
5800 |
1490 |
37.1941 |
26.5969 |
|
31 |
2600 |
690 |
7.6545 |
2.5131 |
64 |
5900 |
1515 |
38.4749 |
27.9776 |
|
32 |
2700 |
715 |
8.2415 |
2.8055 |
65 |
6000 |
1540 |
39.7775 |
29.4053 |
|
33 |
2800 |
740 |
8.8503 |
3.1198 |
- |
- |
- |
- |
- |
Perkhidmatan Kami
Pilihan bahan termasuk keluli karbon, keluli tahan karat, SA516 Gr70 dan SA516 Gr60.
Menekan digunakan untuk banyak dimensi biasa, manakala putaran menyokong diameter yang lebih besar dan profil yang kurang biasa.
Pemangkasan tepi, serong, kerja pembukaan, penandaan arah, dan penyediaan permukaan boleh disiapkan di bengkel.
Sijil bahan, rekod dimensi, laporan pemeriksaan dan sijil produk boleh dibawa bersama penghantaran.
Sokongan eksport dan tanda penghantaran dirancang sekitar diameter, kemasan dan kaedah pengangkatan.
Kakitangan teknikal boleh menjawab soalan-kesesuaian dan mendokumentasikan selepas produk sampai kepada fabrikasi kapal.
Soalan Lazim (FAQ)
S: Bolehkah kepala dipadankan dengan cangkerang sedia ada?
A: Ya. Lilitan yang diukur atau diameter sebenar boleh digunakan apabila dimensi muat-akhir ditetapkan.
S: Bolehkah pembukaan dibuat sebelum penghantaran?
A: Ya. Saiz lubang, lokasi, serong dan orientasi hendaklah ditunjukkan pada lukisan yang diluluskan.
S: Apakah butiran yang diperlukan untuk kepala hidangan elips?
J: Sila hantar gred bahan, asas diameter, ketebalan nominal, ketebalan minimum yang terbentuk,-tinggi bebibir lurus, butiran tepi, kuantiti, standard dan keperluan pemeriksaan.
